Bab 3

PEMBUATAN GAME

3.1 Komponen-Komponen yang Dibutuhkan

Dalam pembuatan game Pong dengan Arduino, kom-ponen yang pasti dibutuhkan adalah Arduino itu sen-diri. Arduino yang digunakan adalah Arduino UNO karena Arduino ini umum digunakan dan mudah untuk didapat. Selain Arduino terdapat beberapa komponen lain yang dibutuhkan agar game ini menarik perhatian pemain yaitu:

• Arduino TFT

• breadboard

• beberapa kabel jumper

• 2 buah potentiometer sebesar 10 kW

3.1.1 Arduino TFT

Arduino TFT merupakan layar LCD TFT dengan slot microSD di belakangnya. Layar ini digunakan un-tuk menampilkan antar muka Pong. Pin pada Arduino TFT didesain agar muat dengan soket yang ada pa-da Arduino Esplora dan Arduino Robot, tetapi hal ini tidak menutup kemungkinan untuk digunakan dengan board Arduino lainnya.

Gambar 3.1: Arduino TFT dan konektornya

Secara default, orientasi layar Arduino TFT adalah horisontal dengan posisi atas layar tepat di bawah tu-lisan SD CARD. Layar ini berukuran 160px x 128px dan dapat menampilkan warna 16-bit. Channel merah dan biru memiliki resolusi 5-bit, channel hijau memiliki resolusi 6-bit. Sehingga terdapat 32 level untuk merah dan biru dan 64 level untuk hijau.

3.1.2 Potentiometer

Potentiometer merupakan alat dengan tiga termi-nal yang digunakan dengan cara memutarnya. Alat ini umum ditemukan pada alat-alat elektronik seperti spe-aker yang digunakan untuk mengatur volume. Potenti-ometer termasuk ke dalam alat pasif, yang artinya alat ini dapat beroperasi tanpa power supply. Nilai pada potentiometer digunakan untuk mengontrol tengangan maupun arus listrik.

Pada game ini, nilai yang dihasilkan oleh potentio-meter akan digunakan untuk menggerakan paddle milik pemain.

Gambar 3.2: Potentiometer

3.2 Proses Pembuatan

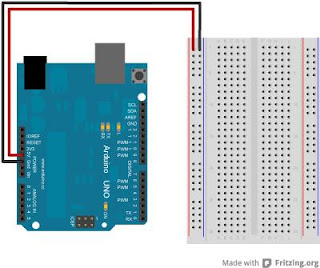

Pertama, hubungkan pin power 5V dan pin ground (GND) pada arduino ke breadboard seperti gambar dibawah ini. Agar tidak bingung, gunakan kabel war-na merah untuk power dan kabel warna hitam untuk ground.

Gambar 3.3: Skema Power dan Ground

Selanjutnya adalah menghubungkan kedua potenti-ometer ke breadboard. Hubungkan pin pertama atau terminal terluar milik potentiometer ke jalur power pa-da breadboard. Lalu hubungkan pin terluar lainnya ke jalur ground pada breadboard. Tersisa pin di tengah yang belum terhubung. Pin ini dihubungkan ke ana-log input pada Arduino. Melalui pin ini, potentiome-ter mengirimkan nilai ke pada Arduino. Potentiometer pertama terhubung dengan pin analog A0 dan potenti-ometer kedua terhubung dengan pin analog A1. Seperti biasa, power dihubungkan dengan kabel berwarna me-rah, ground dengan kabel berwarna hitam dan untuk menghubungkan pin tengah, gunakan kabel berwarna kuning.

Gambar 3.4: Skema Potentiometer dengan Arduino UNO

Setelah potentiometer terhubung, hubungkan Ardu-ino TFT ke breadboard. Perhatikan baik-baik pin pada Arduino TFT. Header pada sisi layar dengan tab warna biru lah yang terhubung dengan board. Perlu diingat, orientasi layar ini terbalik. Jadi jangan kaget.

Gambar 3.5: Arduino TFT ke Breadboard

Oke, selanjutnya kita perlu menghubungkan Ardu-ino TFT dengan Arduino UNO. Hubungkan pin BL dan +5V ke power. Hubungkan juga pin GND ke gro-und. Pin LCD-CS dihubungkan ke pin 10, pin DC dihubungkan ke pin 9, pin RESET dihubungkan ke pin 8, pin MOSI dihubungkan ke pin 11, dan terakhir pin SCK dihubungkan ke pin 13. Untuk menghubungkan pin-pin tersebut, gunakan kabel jumper. Untuk pin yang terhubung ke pin digital pada arduino, gunakan kabel warna biru. Kalau masih bingung cara menghu-bungkannya, lihat gambar di bawah ini ya.

Gambar 3.6: Arduino TFT ke Arduino UNO

3.3 Kode Program Pong

Komponen yang diperlukan sudah terpasang dengan rapi. Sekarang saatnya untuk membuat program. Se-belum menulis kode, pastikan IDE yang digunakan ada-lah versi terbaru agar library yang digunakan pada ga-me ini dapat diload dengan baik.

Ketikan kode berikut untuk mengimpor library SPI dan TFT.

#i n c l u d e <SPI . h>

#i n c l u d e <TFT. h>

Library SPI digunakan agar microcontroller pada Arduino UNO dapat berkomunikasi dengan komponen yang terhubung dengan pin SPI (Serial Peripheral In-terface). Library TFT digunakan agar kita dapat meng-gambar sesuai ke layar Arduino TFT.

Lalu definisikan tiga buah konstanta untuk masing-masing pin LCD-CS, DC, dan RESTART dengan nilai sesuai dengan pin yang terhubung. Selanjutnya kita butuh instance dari library TFT untuk mengontrol la-yar TFT. Instance tersebut diberi nama TFTscreen. Berikut adalah kodenya.

#d e f i n e	c s	10
#d e f i n e	dc	9
#d e f i n e	r s t	8

TFT TFTscreen = TFT( cs , dc , r s t ) ;

Selanjutnya kita butuh variabel untuk posisi x,y mi-lik paddle dan bola, arah bola dan posisi terakhir bola dan juga paddle. Seluruh variabel ini memiliki tipe integer.

i n t	paddleX	=	0 ;
i n t	paddleY	=	0 ;
i n t	oldPaddleX , oldPaddleY ;
i n t b a l l D i r e c t i o n X = 1 ;
i n t b a l l D i r e c t i o n Y = 1 ;
i n t	ballX ,	ballY , oldBallX , o l d B a l l Y ;

Sekarang, kita inisiasi layar TFT lalu menghapus background layar di dalam function setup(). Berikut adalah kodenya.

v o i d s e t u p ( ) {

TFTscreen . b e g i n ( ) ;

TFTscreen . background ( 0 , 0 , 0 ) ;

}

Dapat dilihat pada kode di atas, untuk mengha-pus background layar cukup menset background layar menjadi hitam melalui function background(). Argu-men pada function tersebut adalah nilai masing-masing channel RGB.

Selanjutnya, kita perlu menyimpan nilai tinggi dan lebar layar. Kemudian, kita harus membaca nilai dari potentiometer sebelum proses mapping untuk menggu-nakan range nilainya. Berikut adalah kodenya.

v o i d l o o p ( ) {
i n t	myWidth = TFTscreen . width ( ) ;
i n t	myHeight = TFTscreen . h e i g h t ( ) ;
paddleX = map( analogRead (A0 ) ,		0 ,	1 0 2 3 ,
	0 , myWidth )2 0 / 2 ;
paddleY = map( analogRead (A1 ) ,		0 ,	1 0 2 3 ,
	0 , myHeight )5 / 2 ;

Nilai tinggi dan lebar layar didapatkan dari fun-ction width() dan height() yang diakses dari objek TF-Tscreen. Lalu untuk membaca nilai dari potentiome-ter, gunakan function analogRead() dengan argumen pin analog pada Arduino yang terhubung dengan po-tentiometer. Setelah membaca nilai dari potentiome-ter, proses mapping dilakukan menggunakan function map(). Function ini digunakan untuk mengatur suatu nilai dari suatu range ke range lain. Nilai rendah potentiometer pertama yang terhubung ke pin A0 sebesar 0 akan dimap ke nilai terendah yaitu 0 dan nilai ter-tingginya yaitu sebesar 1023 akan dimap ke nilai lebar layar. Hal yang serupa juga dilakukan untuk potentio-meter yang terhubung dengan pin A1, hanya saja nilai tertinggi pada potentiometer ini dimap ke nilai tinggi layar.

Setelah proses mapping, nilai hasil mapping poten-tiometer A0 dikurangi dengan 20/2 dan disimpan ke dalam variabel paddleX. Nilai hasil mapping potentio-meter A1 dikurangi dengan 5/2 dan disimpan ke vari-abel paddleY.

Ok, selanjutnya adalah menghapus lokasi terakhir paddle jika ada pergerakan. Berikut adalah kodenya.

TFTscreen . f i l l ( 0 , 0 , 0 ) ;

i f ( oldPaddleX != paddleX | | oldPaddleY != paddleY ) { TFTscreen . r e c t ( oldPaddleX , oldPaddleY , 2 0 , 5 ) ;

}

Untuk menghapus lokasi terakhir paddle, cukup mem-buat persegi panjang dengan warna hitam. Pada kode di atas, function fill() digunakan untuk memberi warna pada objek yang akan digambar. Function ini memi-liki argumen yang sama dengan function background. Setelah mengatur warna, program akan mencek apalah nilai oldPaddleX tidak sama dengan nilai paddleX atau nilai oldPaddleY tidak sama dengan nilai paddleY. Jika benar, berarti ada pergerakan paddle. Maka, program akan membuat persegi di koordinat oldPaddleX danoldPaddleY sebesar 20 x 5.

Untuk menggambar paddlenya dengan warna putih, tuliskan kode berikut.

TFTscreen . f i l l ( 2 5 5 , 2 5 5 , 2 5 5 ) ;

TFTscreen . r e c t ( paddleX , paddleY , 2 0 , 5 ) ;

Lalu kita perlu menyimpan posisi paddle saat ini menjadi posisi sebelumnya. Hal ini dilakukan agar kita dapat melakukan pengecekan apakah paddle bergerak atau tidak. Masih ingat kode untuk mengecek perge-rakan paddle? Ya, paddle dianggap bergerak jika posisi terakhir paddle tidak sama dengan posisi paddle seka-rang. Berikut adalah kodenya.

oldPaddleX = paddleX ;

oldPaddleY = paddleY ;

Terakhir, kita akan menggunakan nilai dari varia-bel ballSpeed untuk menentukan seberapa cepat layar melakukan perubahan. Kode di bawah ini ditulis pada akhir function loop().

i f ( m i l l i s ( ) % b a l l S p e e d < 2 ) { moveBall ( ) ;

}

Kode di atas digunakan untuk mencek apakah mi-llisec modulo nilai ballSpeed lebih kecil dari 2. Jika iya, program akan menjalankan function buatan kita yaitu moveBall() untuk menggerakkan bola.

Function moveBall() akan mengubah posisi bola de-ngan cara seperti mengubah posisi paddle, yaitu meng-gambar persegi panjang warna hitam pada posisi sebe-lumnya dan menggambar persegi panjang warna putih pada posisi yang baru. Function ini juga akan memas-tikan bola tidak keluar dari layar jika bola menyentuh sisi layar. Berikut adalah kodenya. Ingat, tulis kode ini di luar function loop() ya.

v o i d	moveBall ( ) {
i f	( b a l l X > TFTscreen . width ( ) \| \|
	b a l l X < 0 ) {
}	b a l l D i r e c t i o n X = b a l l D i r e c t i o n X ;
}
i f	( b a l l Y > TFTscreen . h e i g h t ( )	\| \|
	b a l l Y < 0 ) {
}	b a l l D i r e c t i o n Y = b a l l D i r e c t i o n Y ;
}
i f	( i n P a d d l e ( ballX , ballY , paddleX ,
	paddleY , 2 0 , 5 ) ) {
}	b a l l D i r e c t i o n Y = b a l l D i r e c t i o n Y ;
}
b a l l X += b a l l D i r e c t i o n X ;
b a l l Y += b a l l D i r e c t i o n Y ;
TFTscreen . f i l l ( 0 , 0 , 0 ) ;
i f ( o l d B a l l X != b a l l X \| \|
	o l d B a l l Y != b a l l Y ) {
	TFTscreen . r e c t ( oldBallX ,	oldBallY ,
	5 , 5 ) ;


}
TFTscreen . f i l l ( 2 5 5 , 2 5 5 , 2 5 5 ) ;
TFTscreen . r e c t ( ballX , ballY , 5 ,	5 ) ;

o l d B a l l X = b a l l X ; o l d B a l l Y = b a l l Y ;

}

Pada function tersebut, if pertama dan kedua digu-nakan agar bola tidak keluar dari sisi layar lalu arah bola dibuat negatif untuk menandakan bola bergerak ke arah datang. Pada if ketiga, terdapat function ba-ru yaitu inPaddle(). Function ini kita gunakan untuk mencek apakah bola menyentuh paddle. Jika menyen-tuh paddle, arah bola terhadap sumbu Y diubah men-jadi berlawanan.

Setelah melakukan pengecekan, masing-masing va-riabel yang menyimpan koordinat X dan Y milik bo-la ditambah dengan nilai dari variabel ballDirection masing-masing sumbu. Lalu, kita hapus bola pada po-sisi sebelumnya dengan cara yang sama seperti meng-hapus paddle. Setelah kita hapus bola tersebut, ktia gambar bola dengan warna putih pada posisi yang ba-ru. Terakhir, jangan lupa untuk menyimpan koordinat posisi bola saat ini ke variabel oldBall masing-masing sumbu. Variabel ini digunakan untuk mencek ada atau tidak pergerakan bola.

Kode terakhir adalah function inPaddle(). Fun-ction ini memiliki 6 buah argumen. Berikut adalah kodenya.

b o o l e a n i n P a d d l e ( i n t x ,

i n t

y ,

i n t rectX , i n t rectY ,

i n t rectWidth , i n t r e c t H e i g h t ) {

b o o l e a n r e s u l t = f a l s e ;

i f ( ( x >= rectX && x <=

( rectX + rectWidth ) ) && ( y >= rectY && y <=

( rectY + r e c t H e i g h t ) ) ) {

r e s u l t = t r u e ;

}

r e t u r n r e s u l t ;

}

Function inPaddle() akan mencek posisi bola dan paddle. Jika posisi mereka sama, maka function akan memberikan nilai true dan mengubah arah bola pada function moveBall().

Itu adalah keseluruhan kode untuk membuat game Pong sederhana. Di bawah ini adalah bentuk utuh dari programnya.

/∗

TFT Pong
This example	f o r	t h e	Arduino	s c r e e n
t h e v a l u e s	o f 2	p o t e n t i o m e t e r s t o
r e c t a n g u l a r	p l a t f o r m		on t h e	x and
The p l a t f o r m	can	i n t e r s e c t		with a
b a l l c a u s i n g	i t	t o bounce .

r e a d s move a y a x e s .

This example code i s i n t h e p u b l i c domain .

Created by Tom I g o e December 2012

M o d i f i e d 15 A p r i l 2013 by S c o t t F i t z g e r a l d

h t t p : / /www. a r d u i n o . c c / en / T u t o r i a l /TFTPong

∗/

#i n c l u d e	<SPI . h>
#i n c l u d e	<TFT. h>
#d e f i n e	c s	10
#d e f i n e	dc	9
#d e f i n e	r s t	8

TFT	TFTscreen = TFT( cs , dc ,			r s t ) ;
i n t	paddleX	=	0 ;
i n t	paddleY	=	0 ;
i n t	oldPaddleX , oldPaddleY ;
i n t b a l l D i r e c t i o n X = 1 ;
i n t b a l l D i r e c t i o n Y = 1 ;
i n t	ballX ,	ballY , oldBallX ,		o l d B a l l Y ;
